Bezpieczniki topikowe zwłoczne WTA-T/L



Wkładka topikowa aparatowa o działaniu zwłocznym małej zdolności wyłączania

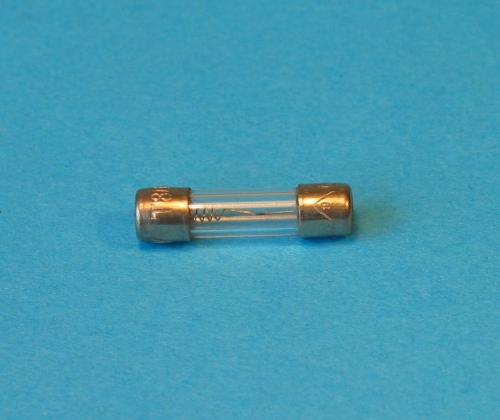

Bezpieczniki topikowe zwłoczne WTA-T/L

kliknij aby powiększyć




Norma


PN-EN 60127-1:2008
PN-EN 60127-2:2006




Konstrukcja i główne wymiary


Bezpieczniki topikowe o działaniu zwłocznym WTA-T/L- rysunek



Charakterystyka bezpieczników o działaniu zwłocznym WTA-T/L




Prąd znamionowy ln

Maksymalny spadek napięcia w mV

50 mA

3500

63 mA

3000

80 mA

3000

100 mA

2500

125 mA

2000

160 mA

1900

200 mA

1500

250 mA

1300

315 mA

1 100

400 mA

1000

500 mA

900

630 mA

300

800 mA

250

1,0 A

150

1,25 A

150

1,6 A

150

2,0 A

150

2,5 A

120

3,15 A

100

4,0 A

100

5,0 A

100

6,3 A

100

8,0 A

100

10,0 A

100







Zdolność wyłączania


Znamionowa zdolność wyłączania bezpieczników zwłocznych WTA-T/L:

10 In, lecz nie mniejsza niż 35 A, badania przy prądzie przemiennym.

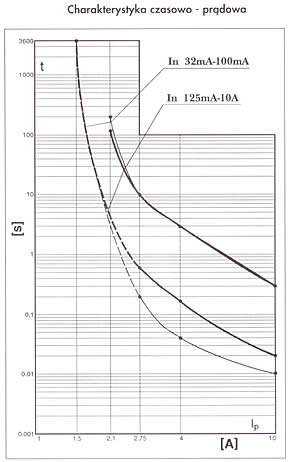

Czas wyłączenia dla prądów topiących


Prąd znamionowy

2,1 n

2,75 ln

4  ln

10 ln

max

min

max

min           max

min

max

32- l00mA

120 s

200 ms

10 s

40 ms  '      3 s

10 ms

300 ms

125mA-10A

120 s

600 ms

l0s

150 ms        3s

20 ms

300 ms





Zastosowanie


Bezpiecznik o działaniu zwłocznym jest zalecany do zabezpieczenia układów i urządzeń elektrycznych, teletechnicznych, elektronicznych od zwarć i przeciążeń.
