Bezpieczniki topikowe szybkie WTA-F/L



Wkładka topikowa aparatowa o działaniu szybkim małej zdolności wyłączania

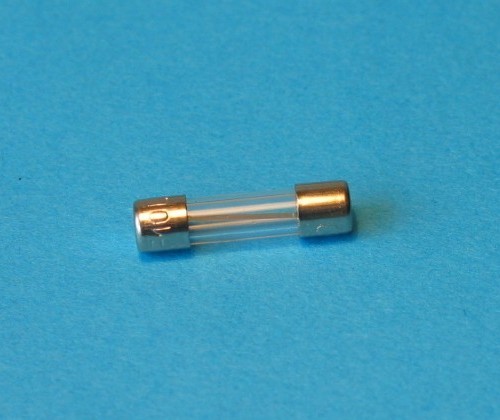

Bezpieczniki topikowe szybkie WTA-F/L

kliknij aby powiększyć





Norma


PN-EN 60127-1:2008
PN-EN 60127-2:2006

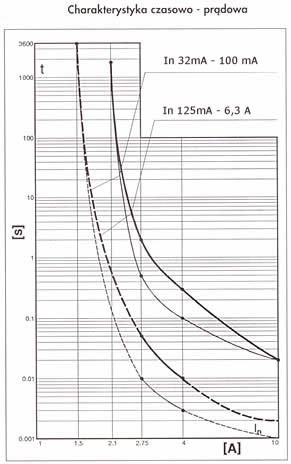

Charakterystyka bezpieczników aparatowych WTA-F/L

Konstrukcja i główne wymiary



Bezpieczniki topikowe szybkie WTA-F/L - rysunek



Prąd
znamionowy ln
Maksymalny spadek napięcia w mV
80 mA 4000
100 mA 3500
125 mA 2000
160 mA 2000
200 mA 1700
250 mA 1400
315 mA 1300
400 mA 1200
500 mA 1000
630 mA 650
800 mA 240
1,0 A 200
1,25 A 200
1,6 A 190
2,0 A 170
2,5 A 170
3,15 A 150
4,0 A 130
5,0 A 130
6,3 A 130
8,0 A 130
10,0 A 130







Czas wyłączenia dla prądów topiących



Prąd znamionowy

2,1 In

2,75 ln

4 In

10 ln



max

min

max

min

max

max

32 mA - 100 mA 30 min 10 ms 500 ms 3 ms 100 ms 20 ms

100 mA - 6,3 A

30 min

50 ms

2 s

10 ms

300 ms

20 ms

6,3 A - 10 A 30 min 50 ms 2 s 10 ms 400 ms 40 ms





Zdolność wyłączania


Znamionowa zdolność wyłączania bezpieczników topikowych szybkich WTA-F/L:

10 In, lecz nie mniejsza niż 35 A, badania przy prądzie przemiennym.



Zastosowanie


Bezpieczniki o działaniu szybkim są zalecane do zabezpieczenia układów i urządzeń elektrycznych, teletechnicznych, elektronicznych od zwarć i przeciążeń.
