Bezpieczniki topikowe szybkie WTA-F/H



Wkładka topikowa aparatowa o działaniu szybkim dużej zdolności wyłączania

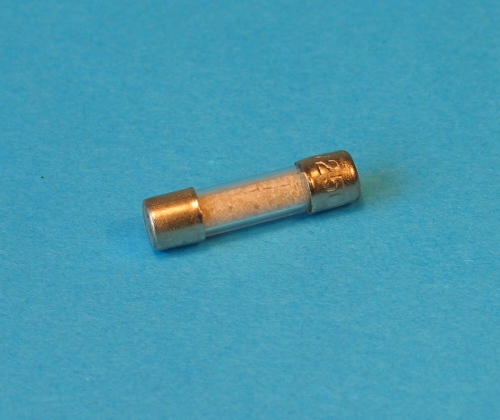

Bezpieczniki topikowe szybkie WTA-F/H

kliknij aby powiększyć

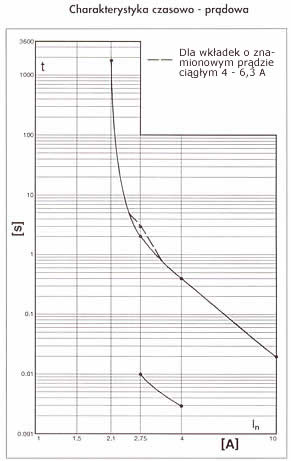

Charakterystyka bezpieczników szybkich WTA-F/H





Norma


PN-EN 60127-1:2008
PN-EN 60127-2:2006





Konstrukcja i główne wymiary



Bezpieczniki topikowe szybkie WTA-F/H o działaniu szybkim





Prąd znamionowy ln

Maksymalny spadek napięcia w mV

250 mA

2800

315 mA

2500

400 mA

2000

500 mA

1800

630 mA

1500

800 mA

1200

1,0 A

1000

1,25 A

800

1,6 A

600

2,0 A

500

2,5 A

400

3,15 A

350

4,0 A

300

5,0 A

250

6,3 A

200

8,0 A

200

10,0 A

200





Zdolność wyłączania


Znamionowa zdolność wyłączania bezpieczników topikowych szybkich WTA-F/H:

1500 A, badania przy prądzie przemiennym.



Czas wyłączenia dla prądów topiących


Prąd znamionowy

2,1 In

2,75 ln

4 In

10 ln

max

min

max

min

max

max

150 mA - 4 A

30 min

10 ms

2 s

3 ms

300 ms

20 ms
4 A - 6,3 A 30 min 10 ms 2 s 3 ms 300 ms 20 ms
6,3 A - 10 A 30 min 40 ms 20 s 10 ms 1 s 30 ms





Zastosowanie


Bezpiecznik o działaniu bardzo szybkim jest zalecany do zabezpieczenia układów i urządzeń elektrycznych, teletechnicznych, elektronicznych od zwarć i przeciążeń.
