Bezpieczniki topikowe WTA-F/L z końcówkami do wlutowania



Wkładka topikowa aparatowa z końcówkami do wlutowania

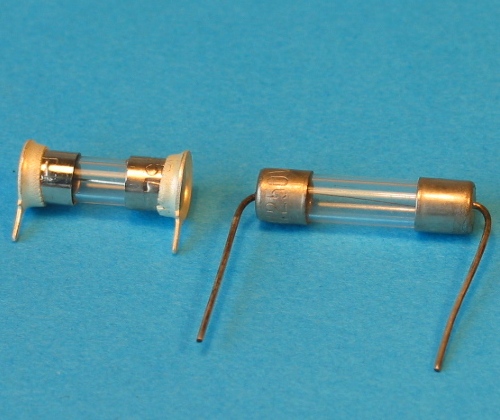

 Bezpieczniki topikowe z końcówkami do wlutowania WTA-F/L

kliknij aby powiększyć





Norma


PN-EN 60127-1:2008
PN-EN 60127-2:2006

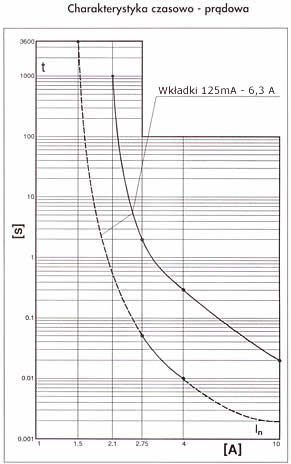

Charkaterystyka bezpieczników z końcówkami do wlutowania WTA-F/L



Konstrukcja i główne wymiary



Bezpieczniki topikowe z końcówkami do wlutowania WTA-F/L - rysunek

























Prqd

Maksymalny spadek

znamionowy ln

napięcia w mV

160mA

2000

200 mA

1700

250 mA

1400

315 mA

1300

400 mA

1200

500 mA

1000

630 mA

650

800 mA

240

1,0 A

200

1,25 A

200

1,6 A

190

2,0 A

170

2,5 A

170

3,15 A

150

4,0 A

130

5,0 A

130

6,3 A

130





Czas wyłączenia dla prądów topiących



Prąd znamionowy

2,1 In

2,75 ln

4 In

10 ln

max

min

max

min

max

max

32 mA - 100 mA 30 min 10 ms 500 ms 3 ms 100 ms 20 ms

100 mA - 6,3 A

30 min

50 ms

2 s

10 ms

300 ms

20 ms

6,3 A - 10 A 30 min 50 ms 2 s 10 ms 400 ms 40 ms





Zdolność wyłączania


Znamionowa zdolność wyłączania bezpieczników topikowych WTA-F/L z końcówkami do wlutowania:

10 In, lecz nie mniejsza niż 35 A, badania przy prądzie przemiennym.





Zastosowanie


Bezpiecznik o działaniu szybkim jest zalecany do zabezpieczenia układów i urządzeń elektrycznych, teletechnicznych, elektronicznych od zwarć i przeciążeń. Montowany jest w obwodach elektrycznych drukowanych przez wlutowanie.
